VVS-projektering i Kiruna – dimensionerat för -32 grader
Vi projekterar rör och ventilation för subarktiskt klimat. I Kiruna är frostskydd och förvärmning inte tillval utan förutsättningar för att anläggningen ska fungera.
Kiruna har Sveriges hårdaste dimensionerande förutsättningar: utetemperatur kring -32 grader, uppvärmningssäsong nästan året runt och en vinter där ett driftstopp i värmesystemet ger frysskador inom timmar, inte dagar.
Projektering som fungerar i Mellansverige håller inte här. Frostrisken i värmeåtervinnare, avstängningsventilers placering och kalldragens förläggning måste behandlas som huvudfrågor, inte som detaljer.
- Verksamma sedan
- 2017
- Svar på förfrågan
- Inom 24 h
- Prismodell
- Fast pris
- Verksamhetsort
- Kiruna
Tjänster
Tjänster inom VVS-projektering i Kiruna
Vi tar hela kedjan från tidig utredning till färdig handling. Behöver du bara en del av arbetet går det också bra.
Ventilationsprojektering
Dimensionerade luftflöden, kanaldragning och aggregatval som uppfyller BBR och håller ljudkraven.
Energiberäkning
Energiberäkning enligt BBR för bygglov, med primärenergital, U-medelvärde och värmeförlusttal.
VVS-projektering
Kompletta VVS-handlingar för värme, sanitet, kyla och ventilation – från systemval till bygghandling.
Teknisk beskrivning & rambeskrivning
Rambeskrivningar och tekniska beskrivningar enligt AMA VVS & Kyl som ger jämförbara anbud.
Arbetsgång
Så går ett uppdrag till – från första samtal till slutbesked
Steg 1
Kostnadsfritt första samtal
Du beskriver projektet, vi går igenom skede, omfattning och vilka handlingar som faktiskt behövs. Ofta räcker ett telefonsamtal för att avgöra om uppdraget är en energiberäkning eller en full projektering.
Steg 2
Offert med fast pris
Du får en skriftlig offert med leveranslista, tidplan och pris. Vad som ingår står svart på vitt, så du vet exakt vilka ritningar och beskrivningar du får.
Steg 3
Projektering och samordning

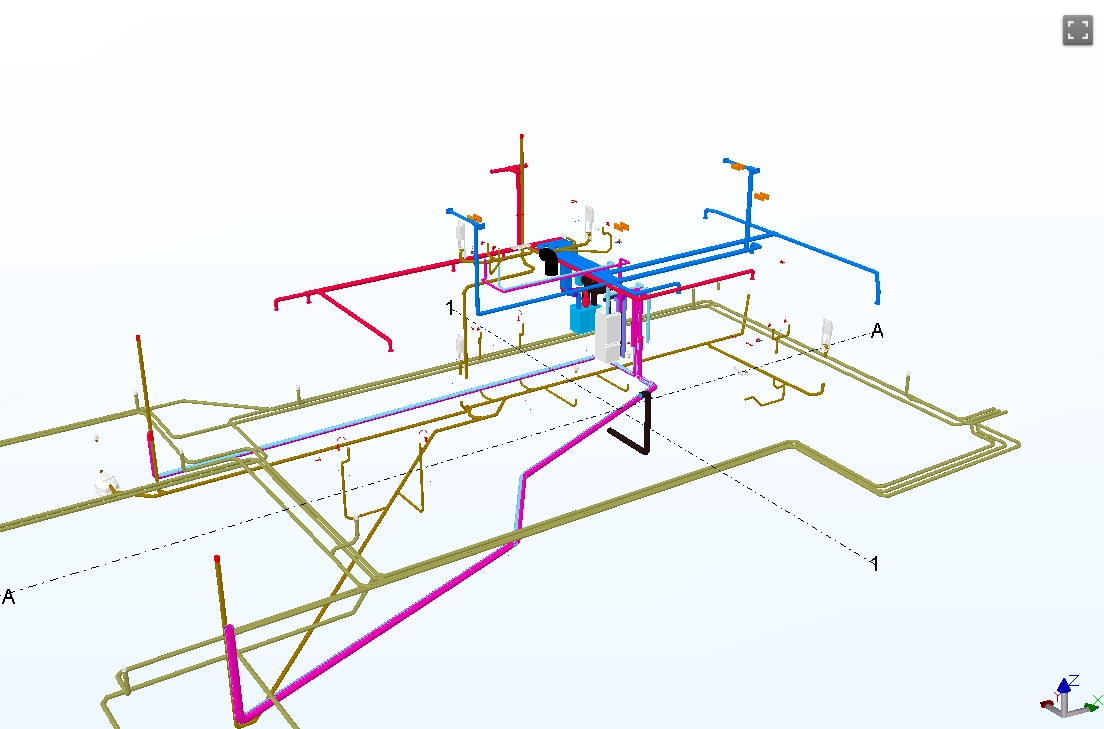

Vi tar fram handlingarna, samordnar mot arkitekt, konstruktör och el, och kör kollisionskontroll i 3D innan ritningarna låses. Du får delleveranser att granska längs vägen.
Steg 4
Stöd genom produktion och besiktning
Under byggtiden svarar vi på frågor från entreprenören, hanterar revideringar och verifierar energiberäkningen inför slutbesked.
Så går det till
VVS i subarktiskt klimat: vad som skiljer Kiruna från övriga Sverige
Värmeåtervinning fryser om den inte projekteras rätt
En FTX-anläggning återvinner värme genom att kyla ned frånluften. När uteluften är -32 grader kyls frånluften under noll i växlaren och fukten i den fryser till is. Isen blockerar luftvägen, verkningsgraden faller och till slut stannar flödet.
Lösningen är förvärmning av uteluften, avfrostningssekvens eller vätskekopplad återvinning med frostskyddad krets – valet beror på byggnadstyp och driftkrav. Det avgörande är att strategin väljs vid projekteringen. Ett aggregat som är upphandlat utan frostskydd går inte att rätta i efterhand utan att byta det.
Uppvärmningssäsongen är nästan hela året
I Kiruna finns uppvärmningsbehov under merparten av årets månader, och antalet gradtimmar är mer än dubbelt så högt som i Malmö. Det gör att driftkostnaden dominerar livscykelkalkylen: en investering som sänker värmeförlusterna får kort återbetalningstid jämfört med samma åtgärd i södra Sverige.
Det påverkar också energiberäkningen. Byggnader i klimatzon I har andra förutsättningar för primärenergitalet, och lösningar som är marginella längre söderut – extra isolering på kulvert, noggrannare injustering, bättre återvinningsgrad – blir här ekonomiskt självklara.
Frysrisk gör placeringen av varje ventil till en teknisk fråga
I ett hus i Skåne kan en vattenledning i ett ouppvärmt utrymme klara sig i åratal. I Kiruna fryser den första vintern. Varje meter ledning i kalldrag, varje ventil i ouppvärmt schakt och varje utomhusförlagd anslutning måste projekteras med frysrisken som utgångspunkt.
Vi ritar därför ledningar så att kalldrag undviks där det är möjligt, dimensionerar isolering mot dimensionerande utetemperatur snarare än schablon, och placerar avtappningar så att systemet faktiskt kan dräneras vid ett längre driftstopp. Frysvakt och larm projekteras in i styrningen.
Leveranser
Det här får du i handen
Handlingarna ska gå att prisa, bygga och besikta utan tolkningsutrymme. Därför levererar vi ritningar och beskrivningar med tydlig struktur, kodsatta system och dimensioner som är räknade – inte antagna.
- Ritningar i PDF och DWG samt IFC-modeller för samordning
- Beskrivningar strukturerade enligt AMA
- Beräkningsunderlag som går att granska och verifiera
- Revideringshantering med spårbara ändringar

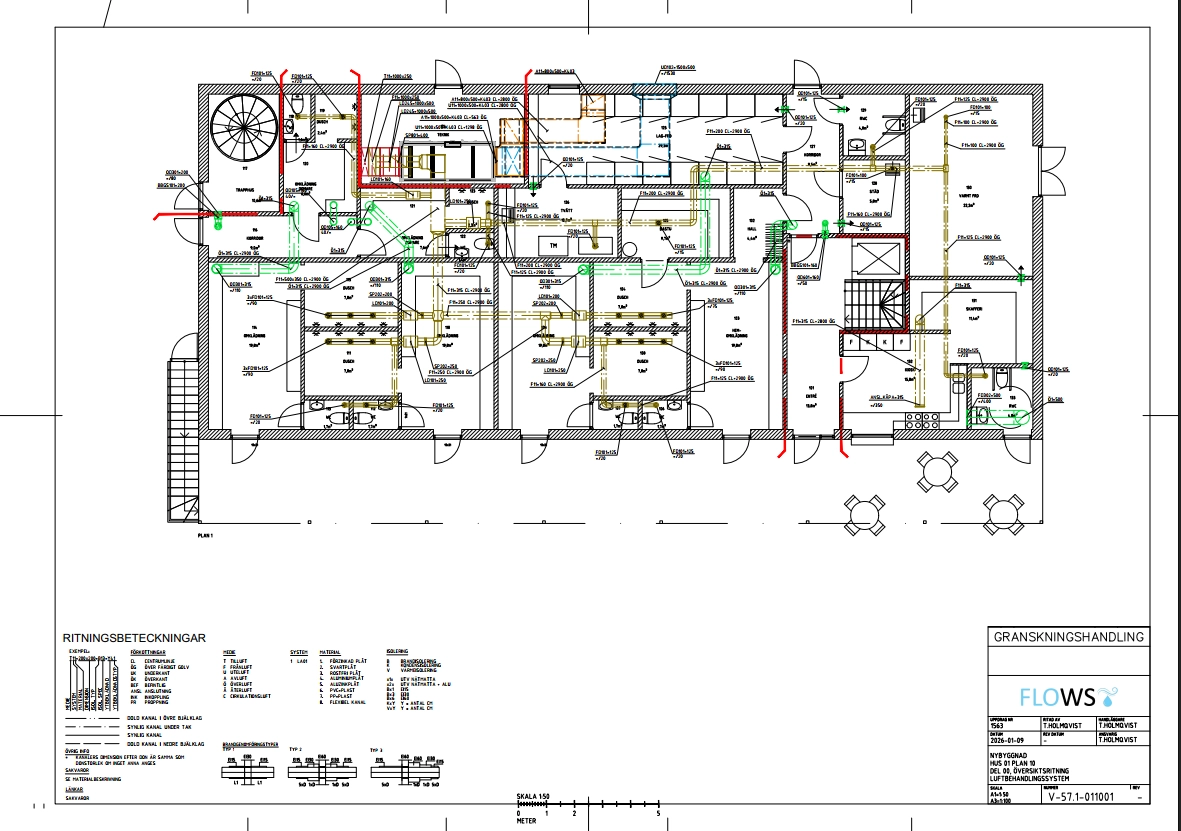

VentilationsritningÖversiktsritning luftbehandling, plan 1. Kanaldimensioner, don, brandspjäll och flöden per rum.

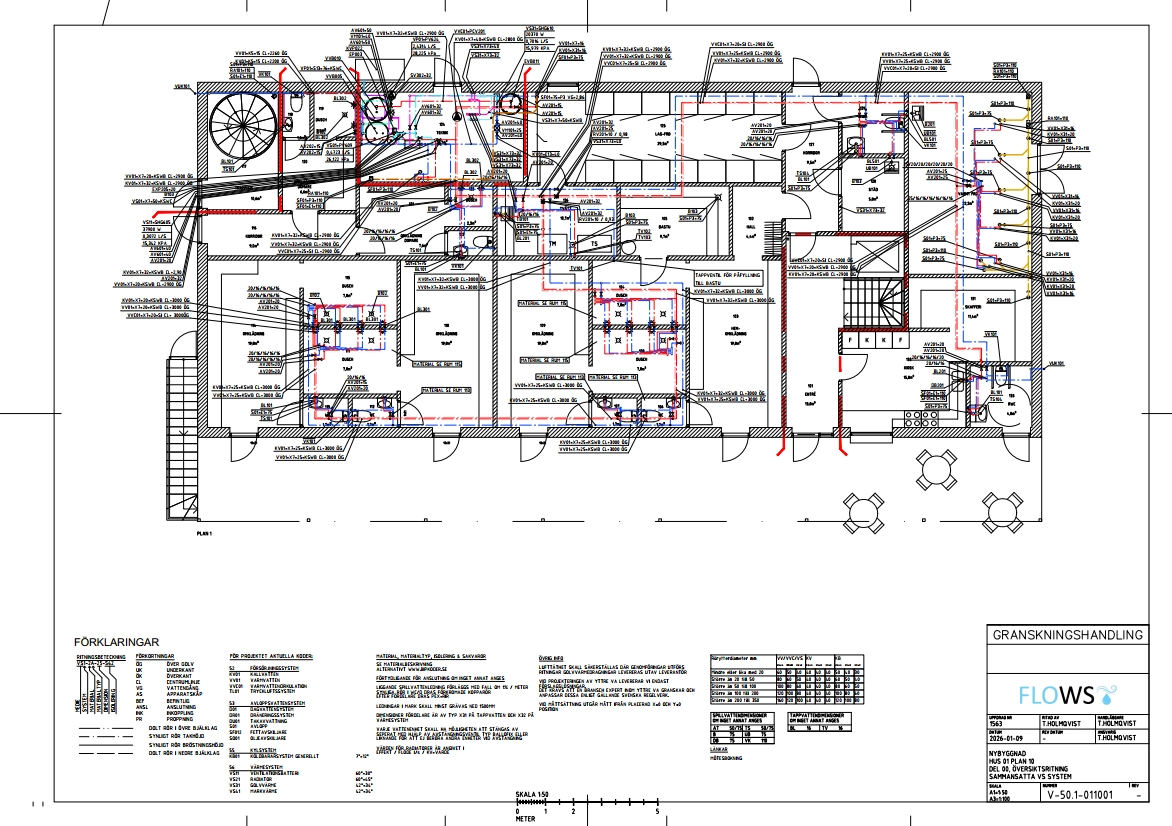

Sammansatta VS-systemVärme, kall- och varmvatten samt spillvatten i samma ritning – med förklaringar och dimensioneringstabeller.

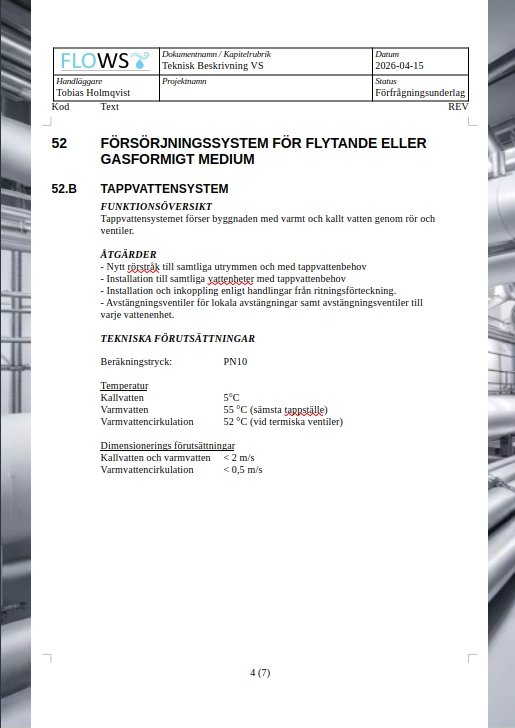

Teknisk beskrivningBeskrivning enligt AMA-struktur med funktionsöversikt, åtgärder och tekniska förutsättningar per system.

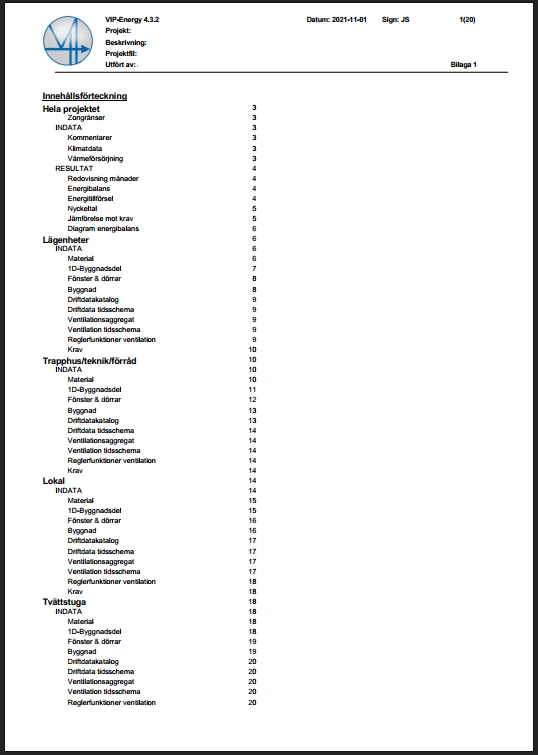

EnergiberäkningZonindelad energiberäkning i VIP-Energy med energibalans, nyckeltal och jämförelse mot BBR-kraven.
Personen bakom
Du pratar med den som ritar
Tobias Holmqvist har arbetat med VVS-installationer i hela sitt yrkesliv och driver FLOVVS AB sedan 2017. Erfarenheten kommer både från projekteringsbordet och från byggen där lösningarna ska fungera i praktiken – det märks på ritningarna.
Hos oss finns ingen mellanhand mellan dig och projektören. Du får samma person hela vägen, direkt telefonnummer och besked som gäller.
Har ni erfarenhet av projektering i norrländskt klimat?
Ja. Projektering för klimatzon I innebär framför allt tre saker: frostskydd av värmeåtervinning, dimensionering mot -32 grader istället för -18, och redundans så att ett fel inte ger frysskador. Beräkningsmetodiken är densamma som i övriga landet, men marginalerna är mindre och konsekvensen av ett fel större.
Vilken typ av värmeåtervinning fungerar bäst i Kiruna?
Roterande värmeväxlare har hög verkningsgrad och relativt god frosttolerans, men överför fukt vilket inte alltid är önskvärt. Vätskekopplad återvinning har lägre verkningsgrad men klarar extrem kyla väl och kan frostskyddas i vätskekretsen. Motströmsväxlare är effektivast men mest frostkänslig och kräver genomtänkt avfrostning. Vi väljer efter byggnadens driftkrav och räknar på alternativen.
Kan ni projektera på distans till Kiruna?
Ja. Nybyggnadsprojekt projekteras i praktiken helt digitalt utifrån arkitektens och konstruktörens underlag, oavsett var byggnaden ligger. För ombyggnadsuppdrag behövs normalt ett platsbesök, och då planerar vi in en heldag så att all inmätning görs i ett sammanhang.
Arbetar ni med projekt inom stadsomvandlingen?
Vi tar uppdrag i nybyggnation i Kiruna, inklusive projekt inom stadsomvandlingen. Sådana projekt har ofta höga energikrav och tydliga tidplaner, vilket ställer krav på att energiberäkningen görs tidigt nog att kunna påverka systemval och klimatskal.
Vad kostar VVS-projektering i Kiruna?
Vi tillämpar samma prissättning som i övriga landet och lägger inte på för avstånd. En energiberäkning för enbostadshus börjar kring 6 500 kronor exklusive moms. Större projekt prissätts som fast pris efter genomgång av underlaget. Eventuella resekostnader för platsbesök redovisas separat och godkänns av dig i förväg.
Nästa steg
Ska vi titta på ditt projekt?
Beskriv projektet kort så återkommer vi med en bedömning och ett prisförslag. Kostnadsfritt och utan bindning.
